La roue de mon moulin
Il faut maintenant attaquer les travaux de menuiserie et ce sera la partie difficile et longue du projet.
Tout d’abord confection de 5 gabarits pour les différentes opérations d’usinages.
La aussi la précision est de rigueur car sinon les pièces ne seront pas justes et la roue tournera comme une patate !!!!!!
Tout d’abord confection de 5 gabarits pour les différentes opérations d’usinages.
La aussi la précision est de rigueur car sinon les pièces ne seront pas justes et la roue tournera comme une patate !!!!!!
Le chef s’est mis au travail. Attention les doigts !

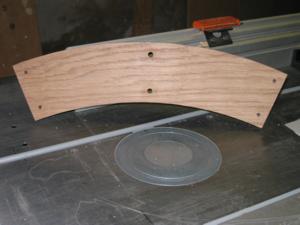

Opération de toupillage au gabarit pour fabriquer les seize segments des deux demi-couronnes de la roue.

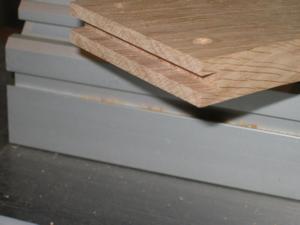

Les segments seront ensuite soigneusement percés pour les futures fixations, et leurs deux extrémités seront bouvetées pour pouvoir introduire une clé en contreplaqué, et renforcer ainsi leur jonction à l’aide de 4 boulons et d’une platine en tôle de 2 mm.

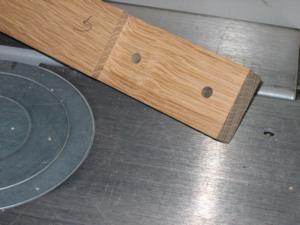

Ci contre l’extrémité d’un bras usinée pour venir s’encastrer au milieu du segment correspondant et avoir ainsi une fixation à toute épreuve.

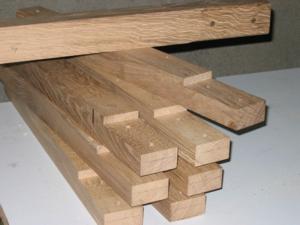

Ces huit bras vont supporter les huit segments d’une demi-jante.

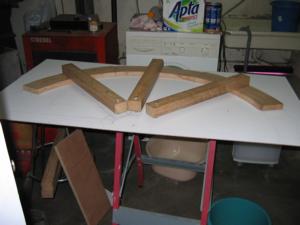

Présentation de 3 bras et de leurs segments sur le dessin grandeur nature pour contrôle des ajustages.
Usinage du bois
Haut de page
Ci dessus 3 des 5 gabarits qui ont été nécessaires à la fabrication des segments.
Un gabarit spécial a été conçu pour fraiser à la défonçeuse les emplacements des cloisons qui formeront les augets.
Ci contre à gauche un des segments fraisé de trois rainures. A noter qu’il a été nécessaire de fraiser 8 pièces gauches et 8 pièces droites.
